3. Ein einfaches Beispiel

Ein Beispiel, welches möglicherweise schon zu typisch für OO ist, sich aber sehr gut eignet ein paar einfache Sachverhalte darzustellen, ist eine einfache Verwaltung primitiver geometrischer Objekte.

3.1 Die Klassen werden gesucht

In diesem Fall wird ein großer Teil eines möglichen Endproduktes (zum Beispiel ein Zeichenprogramm) ausgelassen, und eben nur die Verwaltung einiger primitiver Datenobjekte modelliert. Das kann beispielhaft für die grundlegende Vorgehensweise aller Methoden stehen, und dem Bereich OOA zugerechnet werden. Die zu modellierenden geometrischen Objekte sind Rechteck, Quadrat, Kreis, Ellipse, Gerade und ein einfacher Kurvenzug der von Kontrollpunkten gestützt wird.

Alle diese Elemente sind geometrische Objekte, die in Bezug auf Größe, Position, Farbe usw. bestimmt sind, doch das einzige, was ihnen gemeinsam ist, ist die Position, zu der alle weiteren geometrischen Eigenschaften relativ sind, und eine Farbe. Diese Gemeinsamkeit reicht freilich nicht, um daraus ein konkretes geometrisches Objekt ableiten zu können (was sollte es sein?). Also scheint eine abstrakte Basisklasse "GeomObjekt" (von der keine Instanzen erzeugt werden können) nahezuliegen, die sich weiterhin durch Attribute (Datenelemente) und Operationen (Methoden) auszeichnet. Bei "GeomObjekt" lägen "position" und "farbe" als Attribute und "verschieben()", "skalieren()", "zeigen()", "verstecken()" und "setzeFarbe()" als Operationen nahe, die bei allen geometrischen Objekten einen Sinn ergeben (siehe Abb. 6).

Operationen zum Erzeugen (Konstruktor), Vernichten (Destruktor), Zuweisen oder Vergleichen können nach Vereinbarung vorausgesetzt werden und werden üblicherweise in Diagrammen nicht vermerkt. Außerdem sei auf die von C bekannte Schreibweise eines Funktions- oder Methodennamens hingewiesen, die nicht nur hier hilft, Attribute von Operationen zu unterscheiden, sondern auch in einigen Notationen übernommen wurde. Es ist überdies üblich Klassen- oder auch Objektnamen groß, Attribut- und Operationennamen aber klein zu schreiben.

Obwohl alle oben genannten Attribute und Operationen allen plausiblen geometrischen Objekten gemeinsam sind, macht es keinen Sinn, die Operation "skalieren()" zu spezifizieren, da die Art, in der die geometrischen Informationen der einzelnen Objekttypen abgelegt werden, noch unbekannt ist. Diese Operation ist abstrakt (virtuell) und wird erst bei abgeleiteten Klassen konkretisiert.

Auch wenn es in einem so primitiven Beispiel keinen Sinn macht, von OOA und OOD zu reden, sei es jedoch angemerkt, daß bisher fast alle modellierten Objekte letztlich zum Problembereich eines Projektes "Zeichenprogramm" gehören. Wie ist es jedoch mit den Operationen zeigen() und verstecken()? Sollte eine selektive Darstellung der Objekte nicht zur Spezifikation der Aufgabe "Zeichenprogramm" gehören, so sind diese Funktionen lediglich Hilfsmittel für andere Operationen wie zum Beispiel verschieben(), damit also Teil des Lösungsbereiches und so eher Aufgabe des OOD.

Überdies sollten im Sinn des Geheimhaltungsprinzips noch weitere Operationen in die jeweiligen Klassen eingebettet werden, die einen Zugriff oder vielmehr eine Abfrage der eigentlich geschützten Attribute ermöglichen. Dies gehört sicherlich auch in den Lösungsbereich, soll hier aber ausgelassen werden.

3.2 Etwas mehr Detail

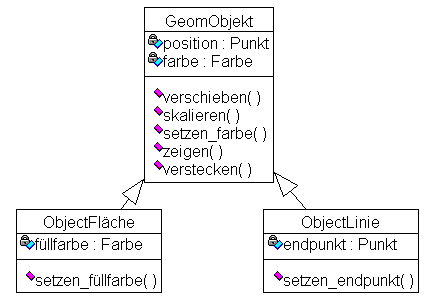

Eine erste Spezialisierung wäre nun eine von GeomObjekt abgeleitete Klasse der graphischen Objekte mit einem von Null verschiedenem Flächeninhalt ("ObjectFläche") und eine Klasse der Objekte die "linienähnlich" sind ("ObjectLinie"), da den flächigen Objekten nun noch ein Attribut füllfarbe und den linienähnlichen Objekten ein Attribut endpunkt zugefügt werden kann (siehe Abb. 7).

Beide abgeleiteten Klassen sind ihrerseits jedoch wieder abstrakt. Deswegen wird jetzt eine erste nicht-abstrakte Klasse "Gerade" und eine Klasse "Kurve" eingeführt. Kurve zeichnet sich durch den Typ aus, der der mathematischen Berechnung zu Grunde liegt, und enthält noch vier Kontrollpunkte.

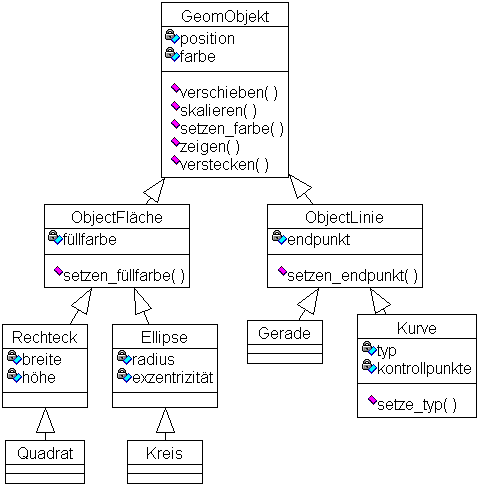

Desweiteren werden von den beiden Flächenobjekten eine Klasse der kreisförmigen und eine der rechteckigen Objekte und ihre jeweilige Spezialisierung abgeleitet (siehe Abb. 8).

3.3 Die Unified Modeling Language

Nun, da eigentlich die geplanten Größen in einem Klassendiagramm modelliert wurden, ein paar Worte zur verwendeten Notation.

Die bisher dargestellten Größen waren natürlich alles Klassen, die hier durch eine einfache Box mit drei Abteilungen, eine für den Namen, eine für Attribute und eine für Operationen, dargestellt wurden. Diese Art der Notation entspricht den Konventionen der Unified Modeling Language. Die Vererbungshierarchie wird von der UML als Generalization-(Verallgemeinerungs-) Relation bezeichnet, der Pfeil geht dementsprechend von der spezialisierten zur verallgemeinerten Klasse. Die Bezeichnung Attribute für Datenelemente einer Klasse und Operationen für Methoden entspricht auch der UML.

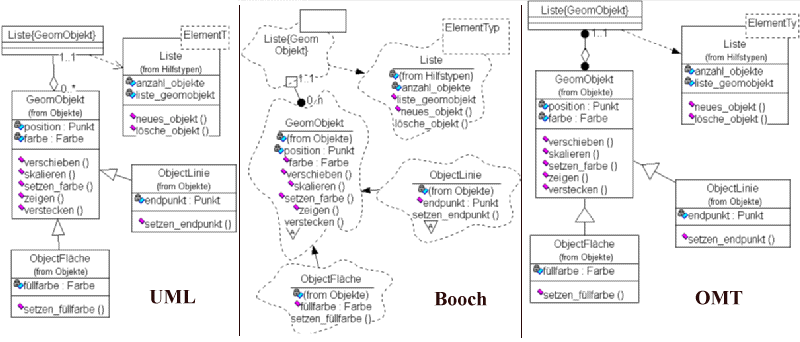

Fast alle OO-Methoden bringt auch eigene Notationen mit sich, die sich rein äußerlich mehr oder weniger voneinander unterscheiden (siehe Abb. 9 ; mehr zu den einzelnen Symbolen später). Da die zu modellierenden Sachverhalte aber sehr ähnlich sind, läßt sich die eine Darstellung oft direkt in die andere überführen.

Obwohl die Notation von Coad-Yourdon in Lehrbüchern offensichtlich sehr beliebt ist, suchte man im industriellen Bereich wohl nach einer weiteren Lösung für das Problem der Notationsvielfalt. Die Vertreter von OOD (Booch), OMT (Rumbaugh) und OOSE (Jacobson), die mittlerweile gemeinsam die Firma Rational gegründet hatten, bemühten sich um eine Standardisierung und entwarfen die Unified Method, aus deren Notation schließlich die Unified Modeling Language wurde. Die in Dokumenten zur Unified Method vorgeschlagene Notation unterscheidet sich im Detail etwas von UML. Die Unified Modeling Language enthält Elemente sowohl aus OOD, OMT, OOSE als auch aus anderen Notationen.

---
